Überwachung - Schwingung und Maschinenzustand
Schwinggeschwindigkeit · Schwingbeschleunigung · Crest-Wert · Lagerzustandskennwert

1. Schwingung präzise messen

Maschinen erzeugen Vibrationen durch rotierende oder sich linear bewegende Teile.

Typische Ursachen sind:
      - Fehlausrichtung im Antriebsstrang
      - Verschlissene oder beschädigte Lager
      - Unwuchten durch verbogene oder fehlende Teile
      - Schmutzanhaftungen
      - Montagefehler

Starke Schwingungen können Maschinen schwer beschädigen bzw. die Leistung einschränken.
Ein Trendverlauf zu höheren Schwingamplituden deutet auf einen Schaden hin.
Anfällig für solche Schäden sind zum Beispiel Turbinen, Mühlen, Rüttelrinnen, Ventilatoren, Zentrifugen,
Pumpen und Kühltürme.

2. Maschinenzustandsüberwachung : Stillstand - Betrieb - Verschleiß

Die Analyse der Schwinggeschwindigkeit und Schwingbeschleunigung ermöglicht eine
Maschinenzustandsüberwachung auf sehr einfache Art.

Typische Zustände sind:
      - Maschine steht
      - Maschine ist im Standardbetrieb
      - Maschine läuft nicht wie gewohnt - eine Störung ist wahrscheinlich

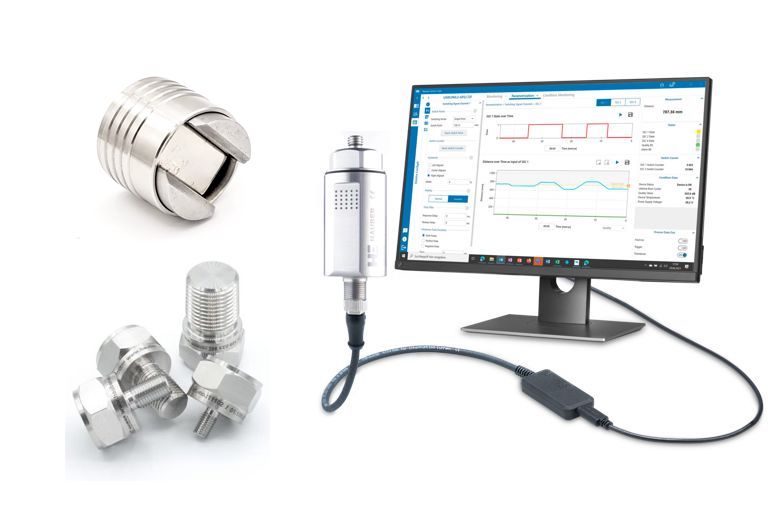

3. Monitoring von Schwingung und Maschinenzustand
Digitale, analoge und IO-Link Ausgänge sind per Funk übertragbar.
Störmeldungen und Alarmierungen sind an jedem Ort verfügbar.

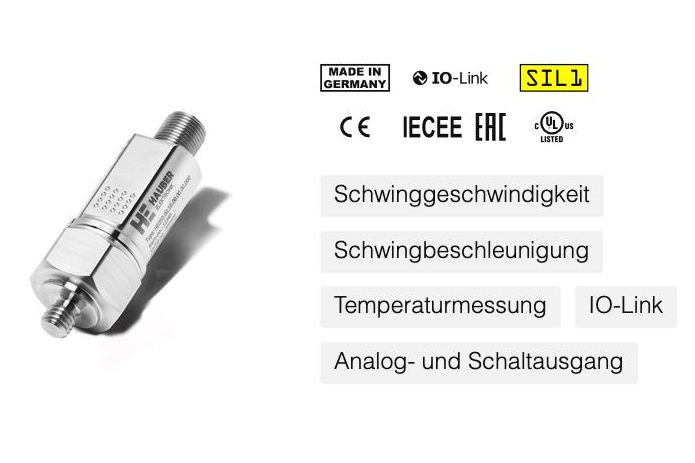

Serie HE050

zwei frei konfigurierbare Ausgänge
Ausgang 1: IO-Link oder digitaler Schaltausgang
Ausgang 2: Analoger Stromausgang (4…20 mA) oder digitaler Schaltausgang.
konfigurierbarer Frequenzbereich z.B. 10Hz …1000Hz / 10Hz …500Hz
optional : SIL 1

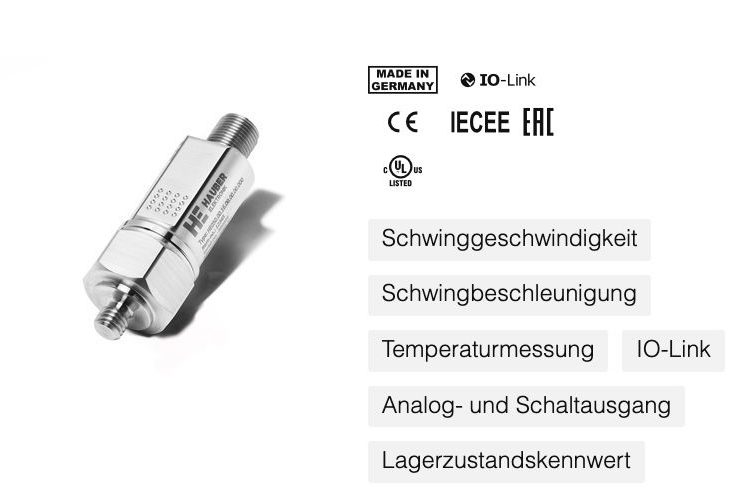

Serie HE055

Crestwert / Lagerzustandskennwert
zwei frei konfigurierbare Ausgänge
Ausgang 1: IO-Link oder digitaler Schaltausgang
Ausgang 2: Analoger Stromausgang (4…20 mA) oder digitaler Schaltausgang
konfigurierbarer Frequenzbereich z.B. 10Hz …1000Hz / 10Hz …500Hz

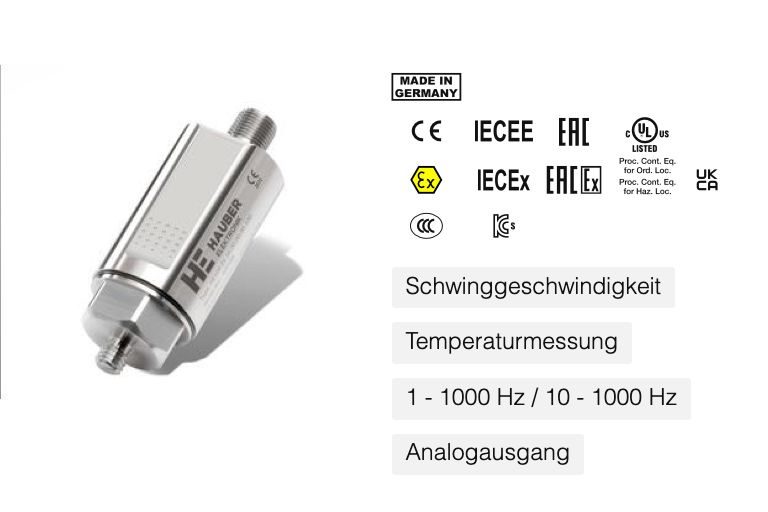

Serie 100 und 101

Arbeitsprinzip: Zweileiter-System
Effektivwert (rms) in (mm/s), gemäß DIN ISO 2954
bis zu 2xAnalog 4...20 mA
Temperatur in °C.
Zulassungen - weltweiter Einsatz
CE, ATEX, UKCA, UKEx, EAC, EAC Ex, IEC, IEC Ex, cULus, cULus - Haz.Loc., CCCex, KCs

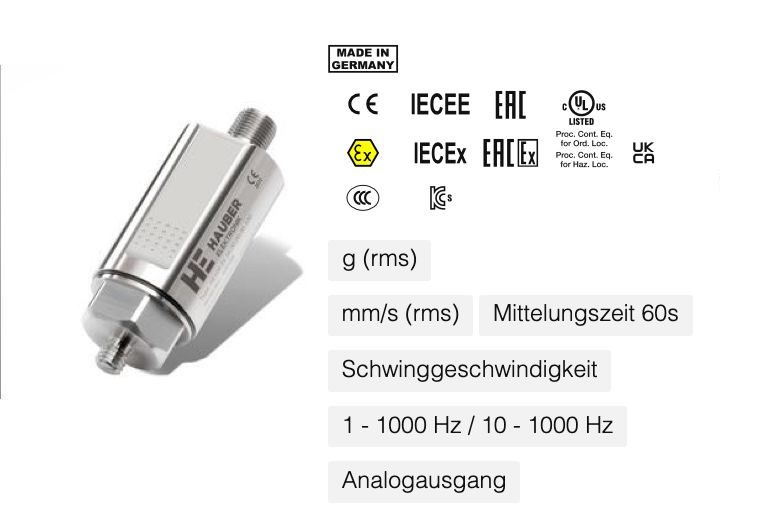

Serie 102 und 103

Arbeitsprinzip: Zweileiter-System
Effektivwert (rms) in (mm/s) oder (g)
Analogausgang 4...20 mA
Mittelungszeit T=60 s
Zulassungen - weltweiter Einsatz
CE, ATEX, UKCA, UKEx, EAC, EAC Ex, IEC, IEC Ex, cULus, cULus - Haz.Loc., CCCex, KCs

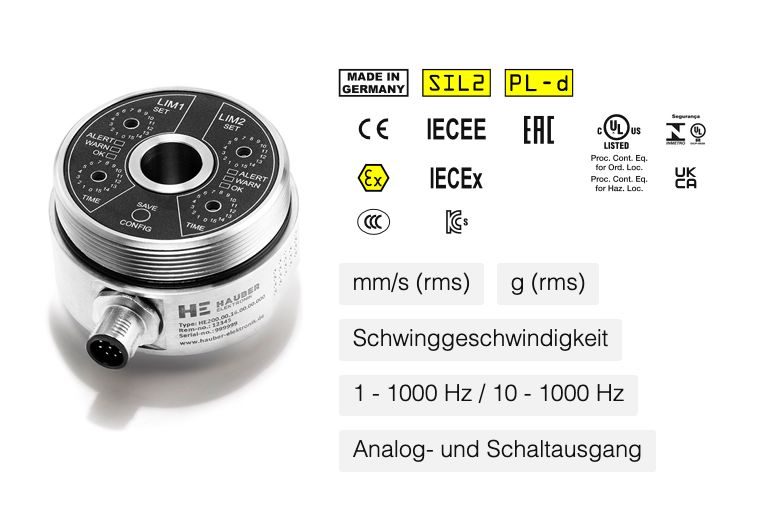

Serie 200 und 205

2 Grenzwerte und 2 Verzögerungs-zeiten sind getrennt einstellbar
Generierung eines Vor- und eines Hauptalarms nutzbar
Effektivwert (rms) in (mm/s) oder (g)
Zulassungen - weltweiter Einsatz
CE, ATEX, UKCA, UKEx, EAC, IEC, IEC Ex, SIL2 / PL-d, cULus, cULus - Haz.Loc., INMETRO, CCCex, KCs
